Reception ce jour, d’une Neo Geo AES en version US avec blindage, board NEC, et surtout un convertisseur de tension d’origine de 9V a 5V.

j’utilise toujours mon alimentation de labo pour alimenter mes boards lors de reparation.

je branche la bête, et de suite je vois une image distordu (pas un click of death), et une chute de tension sur mon alim, et surtout l’alim se met en cours circuit (Led Rouge).

Avant de tourner le power on

Avant de tourner le power on

Baisse a 5V (pas normal) et mise en sécurité de l’alim (Led Rouge)

Baisse a 5V (pas normal) et mise en sécurité de l’alim (Led Rouge)

Apparemment, on a une forte probabilité que la petite board d’alim a un problème.

je vais injecter apres la board du 5V, nécessaire a la console pour bien fonctionner, et on va voir ce qui se passe….

j’utilise la deuxième voie de mon alim réglée en 5V

Convertisseur de tension

Convertisseur de tension

Points d’injection du 5V

Points d’injection du 5V

Neo Geo AES S/N 43690 reparation alimentation et son

Power ON, et…..

et……

et ca marche !!!!

Neo Geo AES S/N 43690 reparation alimentation et son
Neo Geo AES S/N 43690 reparation alimentation et son

Mais pas de son :(

c’est toujours chiant a trouver les pannes de sons sur Neo

allez, on commence par diagnostiquer la board d’alimentation

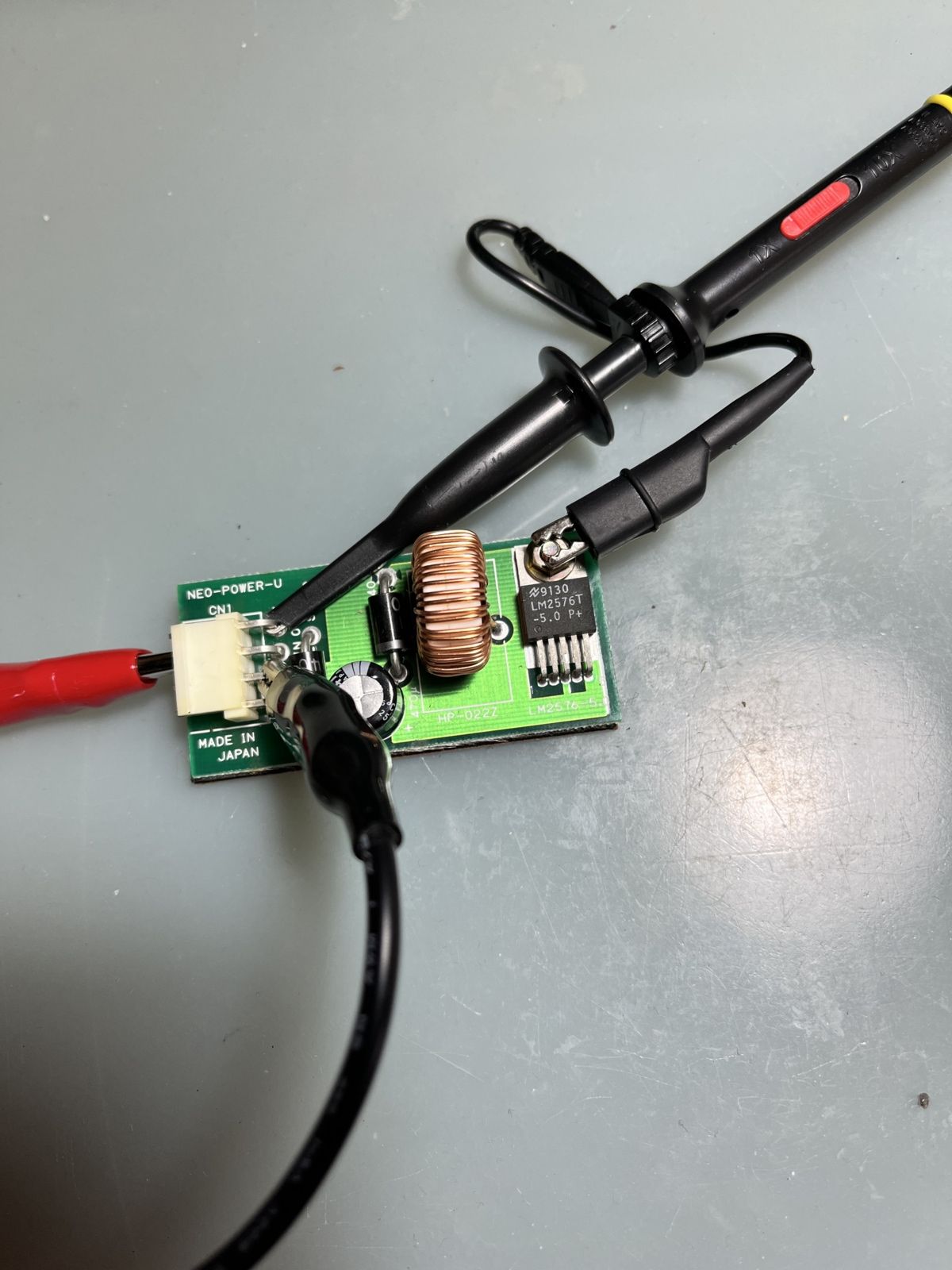

je branche en entree du 9V continu, et je branche ma sonde d’oscilloscope en sortie, qui devrait nous montrer une belle ligne plate en 5V.

Neo Geo AES S/N 43690 reparation alimentation et son

Et, on a n’importe quoi

9,64 Volts en difference de potentiel, c’est super pour bien faire griller des composants

cf l’image ci-dessous

Neo Geo AES S/N 43690 reparation alimentation et son

Apres remplacement des diodes schotky et du condensateur (qui était correct, mais au moins on repart sur des bonnes bases)…tout fonctionne de nouveau, meme le son…Youpii

Mesure de la resistance en serie du condo (ESR), la capacité est meme plus grande que celle d’origine
Mesure de la resistance en serie du condo (ESR), la capacité est meme plus grande que celle d’origineMesure de la resistance en serie du condo (ESR), la capacité est meme plus grande que celle d’origine

Mesure de la resistance en serie du condo (ESR), la capacité est meme plus grande que celle d’origine
