NEC PC Engine Core GRAFX reparation

Histoire de sortir des sentiers battues, je me suis essayé à la reparation d’une petite PC Engine.

elle ne s’allumait pas.

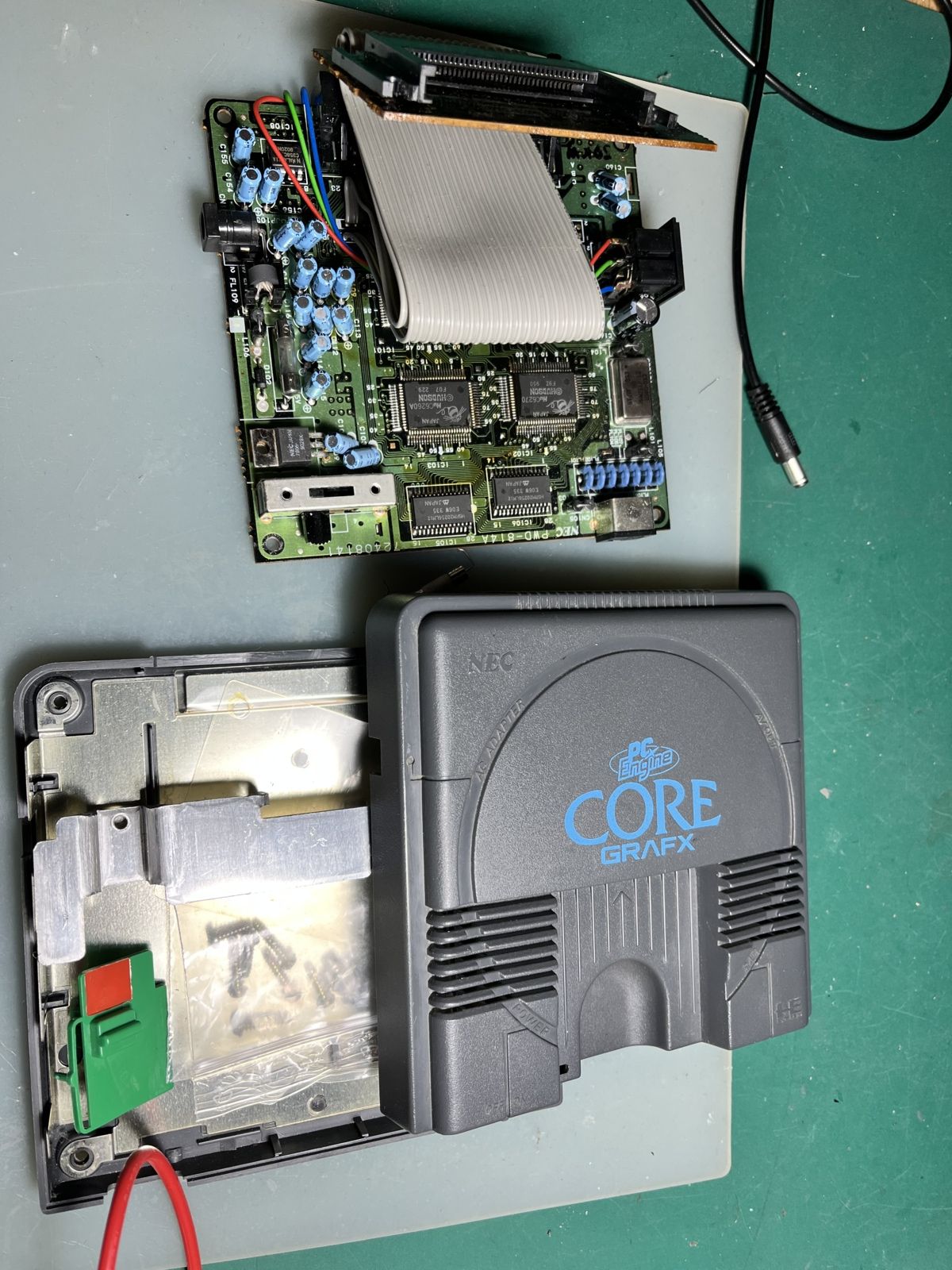

je démonte, et le fusible 1A était grillé, trop fastoche…

je dessoude, je remplace, j’allume. Et him le fusible grille de nouveau…trop pas fastoche en faite

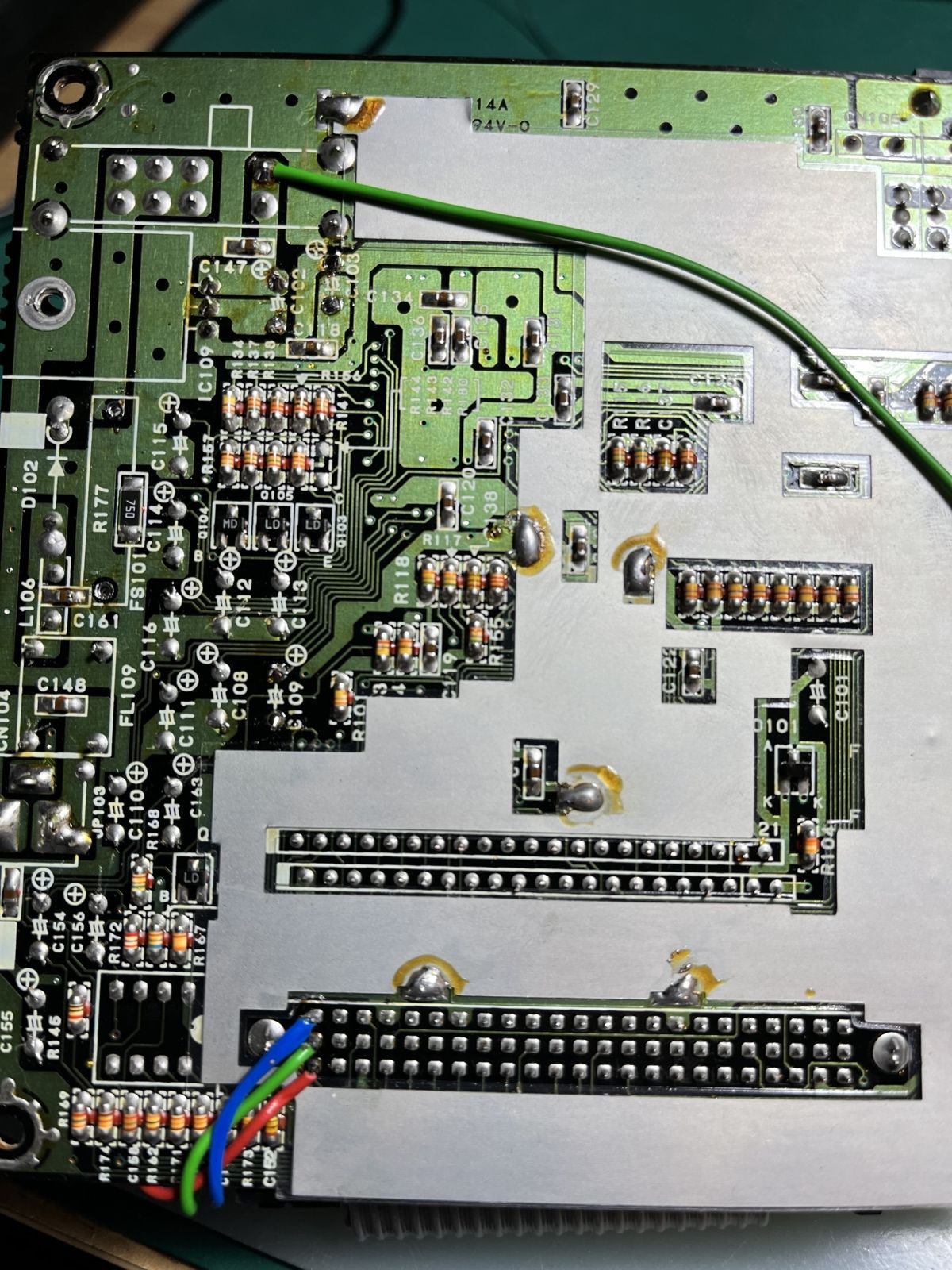

Je commence a sonder tout ce qui tourne autour de l’alim, sauf le principal bien sur que je ferai a la fin 😁

Je controle le convertisseur de tension 9V en entrée 5V en sortie, niquel

je regarde si j’ai pas un condensateur SMD (surface mounted device, les petits) en cours circuit, ou une resistance foiré.

tout est niquel !!

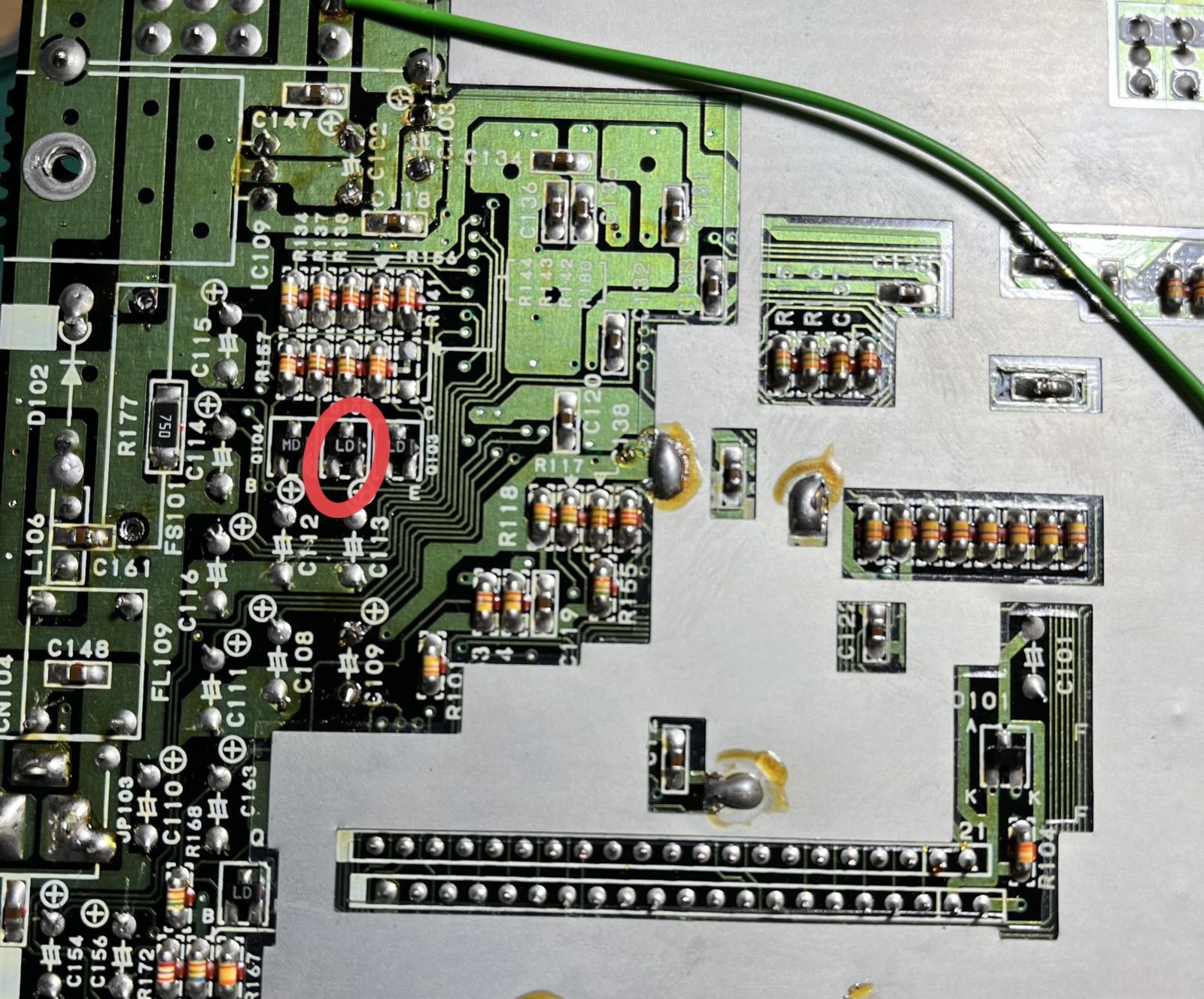

j’ai aussi des transistor NPN (2) et PNP (1) sur le chemin, un NPN (en boîtier SOT23) semble chauffé anormalement.

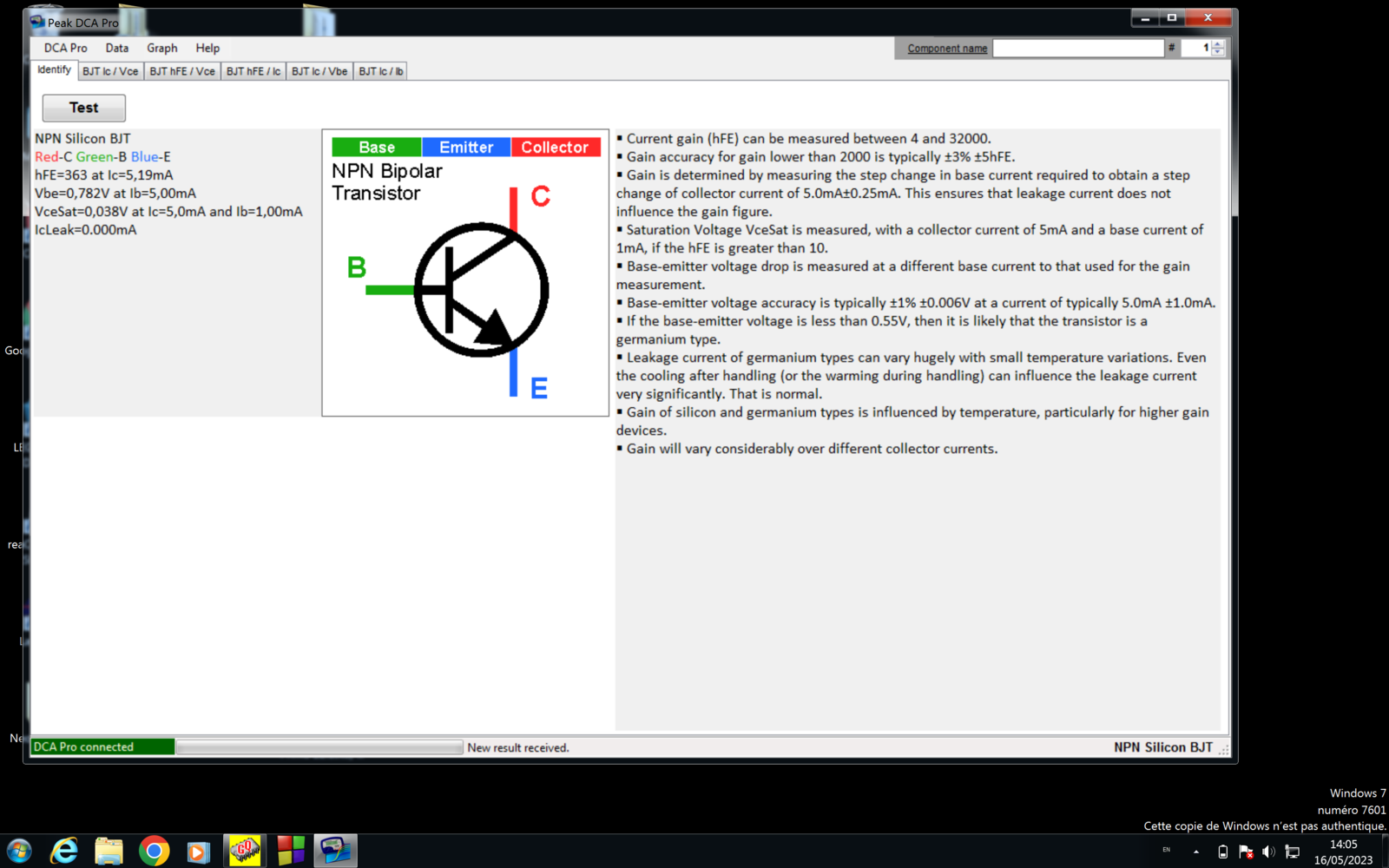

comme il est impossible de le tester en circuit, je démonte et je fais le test avec mon Peak DCA70, et en circuit il semble HS (c’est pour ca qu’il faut les démonter a chaque fois, mais je suis con et je teste quand meme).

il est clean aussi, et le peak me sort toutes les infos à son sujet….pratique

Je coince, et je me rappel que je suis bien bien debile, et que je n’ai pas testé le courant en sortie de convertisseur de tension, ce dernier m’indiquait les bonnes valeur, mais le courant lui je ne sais pas.

Je le dessoude je lui applique avec mon alim de labo du 9V, et et en sortie je branche mon multimètre en mode Ampères. Et la tout devient limpide…

la consommation max de ce convertisseur est de 1,5A, au delà il claque, mais la au depart le convertisseur prend le max, 1,5A, et redescend a une valeur normal 0,5A…

c’est donc ca qui faisait griller mon fusible de 1A

je remplace le convertisseur par un neuf, et comme par hasard ca marche !!!

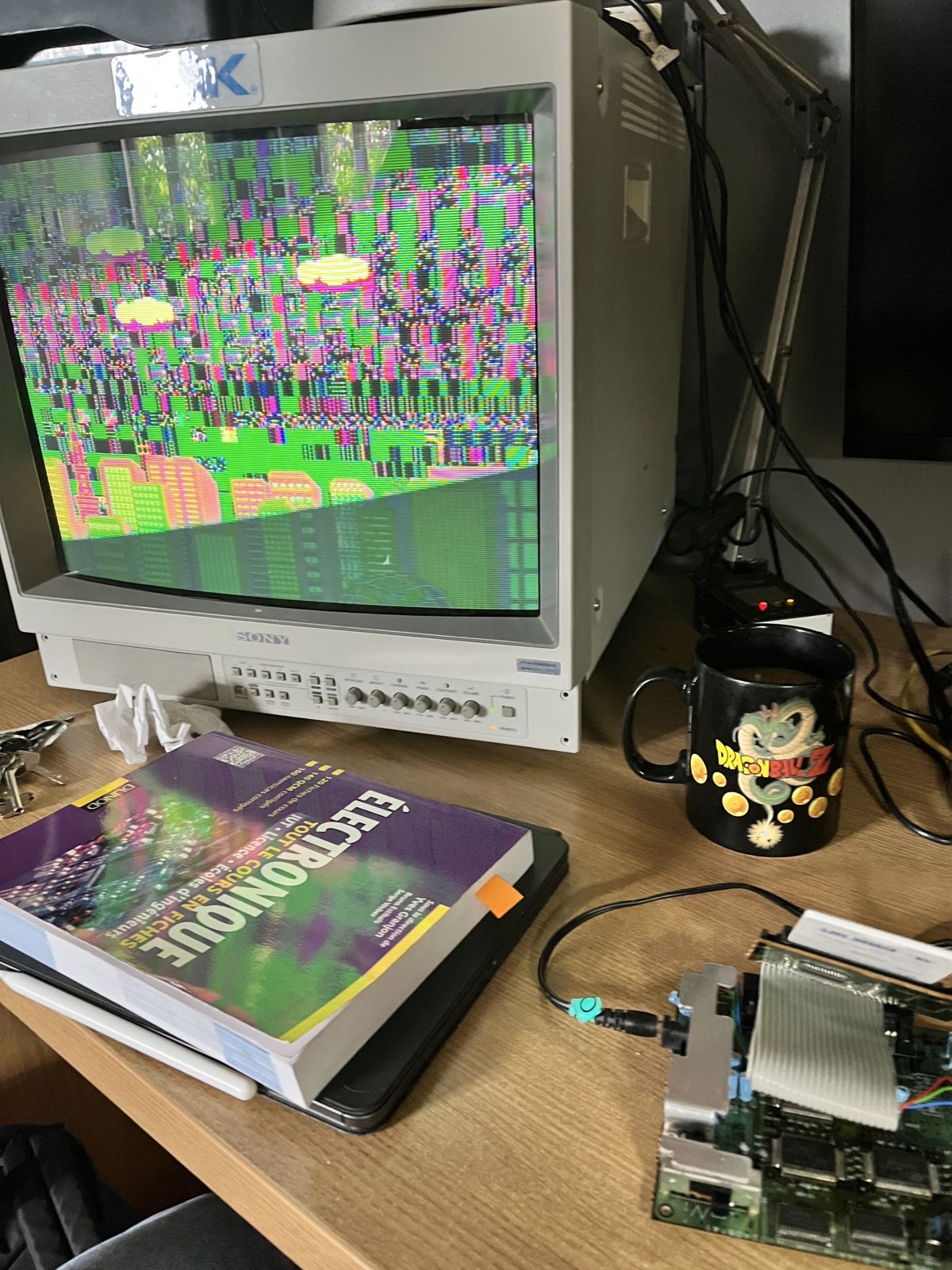

elle s’allume mais la HuCard que l’on m’a confié affiche de la merde..

Ok, alors puce graphique HS ? Je teste tous les signaux, tous semble correct.

je n’ai pas encore de jeux HuCard, mais j’en ai commandé un pour avoir le miens en teste

je passe l’ensemble a la camera thermique, et sur la HuCard apparaît la température de 112 degrés

pas normal du tout, du coup j’attend que me HuCard arrive pour faire le test

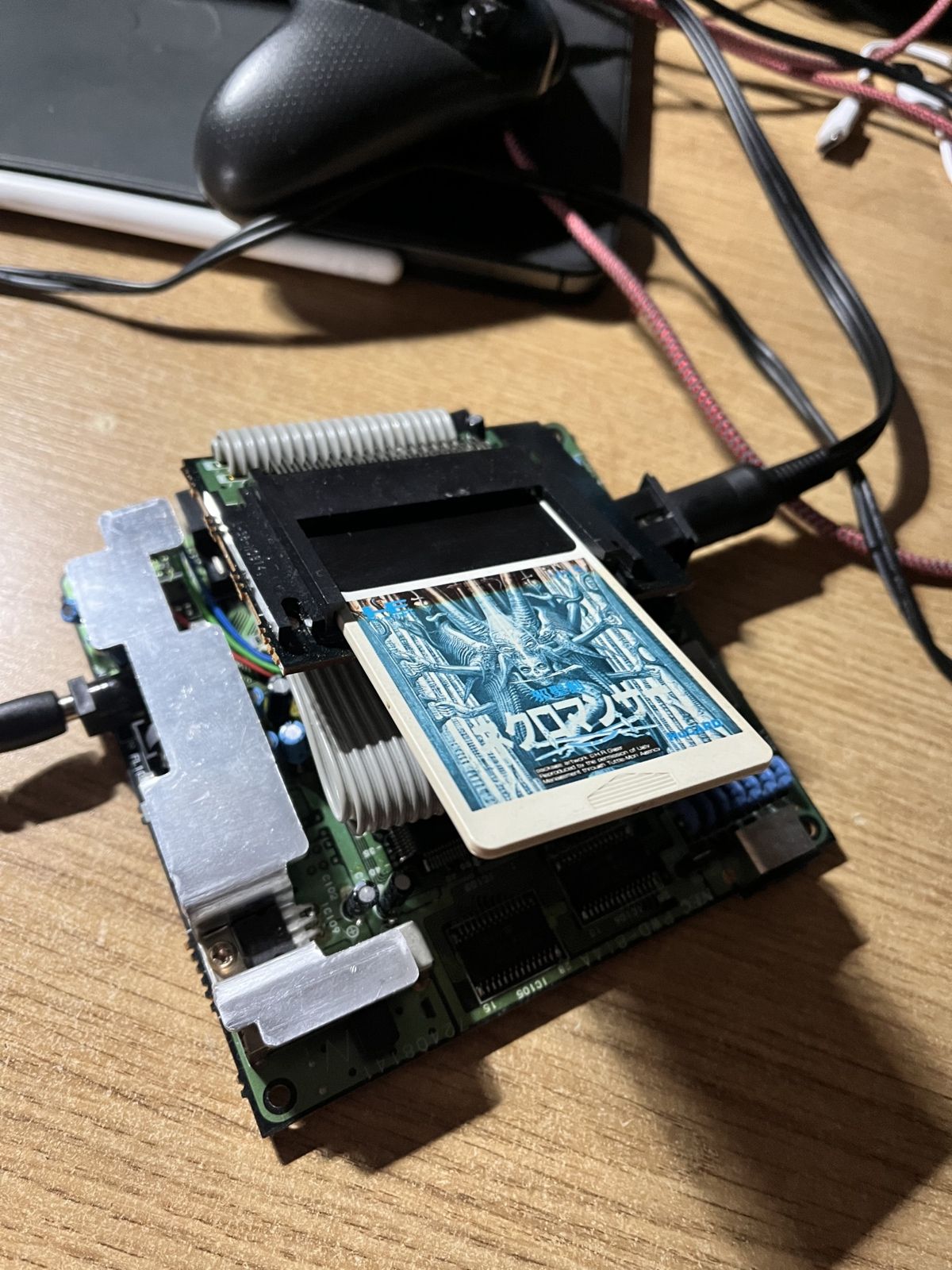

C’était donc bien la HuCard.

avec la mienne, ca marche niquel !!!!
